Практическая работа №6
Изучение устройства микроволновой СВЧ-печи, определение дефектов и их устранение
Цель работы: получить практический навык в отыскании и устранении неисправностей в микроволновой СВЧ-печи.
Для выполнения работы необходимо
знать:
- возможные неисправности;
- марки микроволновок;
уметь:
- отыскивать неисправности;
- устранять неисправности
Выполнение данной практической работы способствует формированию профессиональных компетенций: ПК 2.1. Организовывать и выполнять работы по эксплуатации, обслуживанию и ремонту бытовой техники; ПК 2.2. Осуществлять диагностику и контроль технического состояния бытовой техники; ПК 2.3. Прогнозировать отказы, определять ресурсы, обнаруживать дефекты электробытовой техники.
Оборудование:
- Микроволновая печь, авометр, мультиметр, омметры, наборы инструментов, соединительные провода с наконечниками.
Время выполнения: 2 часа
Краткая теория и методические рекомендации:
Электрическая схема ее довольна проста и состоит из основных компонентов:
1 Силовой высоковольтный трансформатор
2 Высоковольтный конденсатор
3 Высоковольтный диодный столбик
4 Магнетрон
5 Конечные выключатели
6 Сетевой фильтр
7 Вентилятор охлаждения магнетрона
8 Электродвигатель вращения чашки с приготовляемой пищей
9 Термопредохранитель от перегрева магнетрон
Трансформатор в микроволновой печи предназначен для питания цепи накальной нити магнетрона и питания анода высоким напряжением. Он состоит из магнитопровода из электротехнической стали и намотанных на нем на специальном каркасе первичной и вторичных обмоток. Первичная обмотка рассчитана на напряжение сети ~220 В. Вторичная обмотка рассчитана на напряжение приблизительно на выходе ~4000 В. Для питания накальной нити магнетрона служит еще одна вторичная обмотка, намотанная толстым проводом и на выходе имеет всего несколько вольт. При повреждении трансформатора могут иметь место:
А) Обрыв первичной обмотки
Б) Межвитковое замыкание первичной обмотки
В) Обрыв вторичной высоковольтной обмотки
Г) Межвитковое замыкание вторичной высоковольтной обмотки
Д) Обрыв или межвитковое замыкание накальной обмотки магнетрона
Обрыв первичной обмотки проверяется омметром.
Межвитковое замыкание определяется по сильному нагреванию трансформатора,
работающего в режиме холостого хода. Если трансформатор при отключении вторичных
обмоток перестает сильно греться, то нужно искать замыкание в схеме печи.
Теперь перейдем к процедуре проверки
высоковольтного
конденсатора. В первую очередь нужно убедиться в отсутствии замыкания
между его обкладками при помощи мультиметра, установленного в режим измерения
омического сопротивления. Если при подключении омметр покажет ноль, то
конденсатор имеет внутреннее замыкание. На обрыв проверить омметром не удастся,
т.к. конденсатор шунтирован высокоомным резистором и при измерении омметром в
режиме больших сопротивлений покажет сопротивление шунтирующего резистора. Лучше
всего конденсатор менять на заведомо исправный.

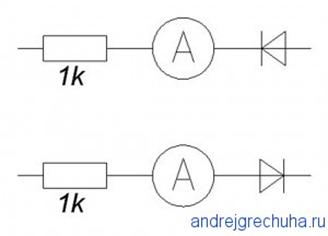

Проверка исправности высоковольтного диода производиться по следующей схеме:
Примечание: запитывайте эту схему постоянным током напряжением 220 вольт.
Если диод исправен, то при подключении в прямом направлении диода стрелка микроамперметра(показания мультиметра) покажет какое-то значение тока (зависит от добавочного резистора и напряжения питающего), а при обратном направлении включения стрелка будет стоять на нуле. Если диодный столбик пробит, то показания в обоих случаях будут отличаться от нуля.
Магнетрон желательно проверять установкой заведомо исправного.
Внимание! Перед установкой исправного магнетрона во избежание выхода его из строя нужно убедиться в исправности выше перечисленных элементов.
Проверка термопредохранителя. Термопредохранителя служит для обесточивания цепи питания магнетрона при его перегреве. Он представляет собой биметаллическую пластину с контактами, которые при нагреве изгибаются и размыкают контакты. При комнатной температуре при проверке контакты должны быть замкнуты.
Вентиляторы проверяются подачей на них напряжения от постороннего источника переменного тока ~220 В. Бывает часто ротор вентилятора перестает вращаться из-за того, что нет смазки. Для устранения данной неисправности достаточно смазать их подшипники. Если ротор вращается свободно, значит неисправны обмотка или не подается на них напряжение.
Конечные выключатели служат для того, чтобы не произошло включение магнетрона при незакрытой дверце микроволновой печи. Они имеют два положения: включенное и выключенное. Прозванивайте с помощью мультиметра.
Сетевой фильтр предназначен для подачи напряжения сети на цепь силового трансформатора и магнетрона, вентилятора и электродвигателя вращения чашки, а также для подавления высокочастотных помех. Он представляет собой небольшую печатную плату с сетевым предохранителем, несколькими дросселями, конденсаторами и электромагнитными реле. Сначала внимательно осмотрите плату сверху и снизу на наличие видимых повреждений, а потом уже при отсутствии таковых вооружайтесь мультиметром и прозванивайте.
В данной статье я рассмотрел самые простые микроволновые печи без сложных блоков управления (сенсорная панель, жидкокристаллический дисплей и т.д.). Но принцип ремонта остается тем же.
Вот самые распространенные неисправности микроволновок:
Микроволновая печь при включении не греет. Неисправен высоковольтный конденсатор, диодный столбик, силовой трансформатор, термопредохранитель магнетрона, предохранитель в цепи высоковольтной обмотки трансформатора, конечные выключатели дверцы микроволновой печи.
Микроволновая печь греет, но быстро отключается. Неисправен термопредохранитель. Возможно он отключается при температуре более низкой, чем должен. Лечится заменой. Не работает вентилятор охлаждения магнетрона. Проверить цепи питания и при необходимости его заменить.
Микроволновая печь при включении не подает «признаков жизни». Проверьте предохранитель на плате фильтра питания, а также сам фильтр на наличие видимых повреждений
Порядок выполнения работы и форма отчетности:
Задание 1. Опишите название и назначение деталей микроволновки.
Задание 2. Описать порядок устранения неисправностей
Задание 3. Под наблюдением преподавателя разобрать микроволновку и провести диагностику его состояния.
Задание 4. Провести с помощью тестера проверку исправности шнура. выключателя, переключателя режимов, нагревательного элемента.
Задание 5. Собрать микроволновку и под наблюдением преподавателя проверить его функционирование под напряжением.
Задание 6. Оформить отчет о проделанной работе
Контрольные вопросы:
1. Какие неисправности микроволновок вам известны?
2. Как устранить неисправность – «микроволновая печь при включении не греет»?
