Практическая работа №4
Изучение устройства электрических обогревателей и каминов
Цель работы: получить практический навык в отыскании и устранении неисправностей электрических обогревателей и каминов
Для выполнения работы необходимо
знать:
- возможные неисправности;
- марки электрических обогревателей и каминов;
уметь:
- отыскивать неисправности;
- устранять неисправности.
Выполнение данной практической работы способствует формированию профессиональных компетенций: ПК 2.1. Организовывать и выполнять работы по эксплуатации, обслуживанию и ремонту бытовой техники; ПК 2.2. Осуществлять диагностику и контроль технического состояния бытовой техники; ПК 2.3. Прогнозировать отказы, определять ресурсы, обнаруживать дефекты электробытовой техники.
Оборудование:
- Комплект учебных электрических обогревателей, омметры, мультиметр, наборы инструментов, соединительные провода с наконечниками.
Время выполнения: 2 часа
Краткая теория и методические рекомендации:
Каким бы не был качественным электрообогреватель, он рано или поздно начинает плохо греть или вовсе перестает работать. Электрические обогреватели не относятся к сложным устройствам, и они очень редко ломаются после покупки в течение гарантийного срока.
Ремонтировать масляные радиаторы нужно аккуратно, соблюдая меры предосторожности, потому что внутри него находится специальный теплоноситель - трансформаторное масло. Для того что бы, разобрать его придется сначала слить, а затем заливать обратно трансформаторное масло, а это очень хлопотное и по времени затратное дело. Если из масляного радиатора просто начало немного подтекать масло, тогда место течи рекомендую своими руками запаять или заварить аккуратно полуавтоматической сваркой. В таких случаях различные герметики или клей бесполезно использовать для устранения течи.
Всегда отключайте обогреватель из розетки - перед началом работ по разборке или прозвонке мультиметром компонентов устройства.
Для того, что бы быстро и эффективно найти и устранить неисправность, необходимо знать устройство электроприбора, а так же как проверить все его компоненты на исправность.

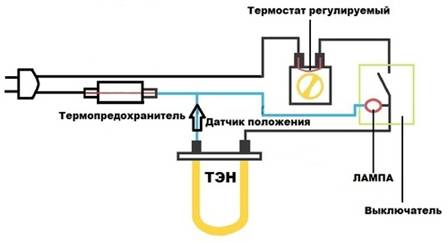

Как устроен электрический обогреватель
Практически все типы обогревателей устроены аналогично. Выпускаются как более простые, так и более сложные модели. Мы рассмотрим устройство наиболее сложного варианта. В более простых моделях могут отсутствовать в схеме термопредохранитель и датчик наклона.
Рассмотрим более упрощенную версию с одноклавишным включением и одной лампочкой. Часто обогреватели оборудуются двухклавишным включателем и несколькими лампочками индикации, схема работы будет аналогична, только лишь с той разницей, что вместо одной клавиши будет две, и одного Тэна будет как бы два в одном корпусе. В конвекционных вариантах часто встраивается датчик защиты от попадания предметов во внутрь, но он подключается и отключает электропитание аналогично датчику положения.
Любой современный электрический обогреватель состоит из вилки с кабелем электропитания, который через терморегулятор и выключатель подключается к установленному в корпусе нагревательному элементу- Тэну. Очень часто Тэн имеет для подключения не 2, а 3 контакта. На один подключается первый провод электропитания, а от другого из розетки- два других провода, подключенные от двухклавишного выключателя, что позволяет включать либо одну спираль или сразу две- на полную мощность.
В схеме может присутствовать термопредохранитель, который автоматически выключает-выключает устройство для защиты при перегреве. Также может устанавливаться датчик наклона, который размыкает цепь при наклоне обогревателя выше допустимого угла. В конвекционных дорогих моделях устанавливаются и другие датчики. Например, защиты от попадания предметов во внутрь устройства.
В некоторых моделях может присутствовать предохранитель для защиты от токов перегрузки или коротких замыканий, срабатывающий в аварийных ситуациях.
Пошаговая инструкция ремонта электрообогревателя
1. Первым делом, прежде чем приступить к ремонту своими руками, отключаем из розетки обогреватель.

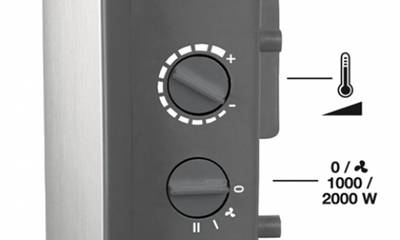

2. Откручиваем болтики или саморезы и достаем панель управления с выключателем и термостатом или терморегулятором.
3. Если устройство вообще не работает и не светятся лампочки, тогда проверяем наличие 220 Вольт на жилах кабеля, подключенного к розетке по этой инструкции. Неисправный кабель или вилку меняем на новую. Только будьте внимательны - возможно перестала работать электрическая розетка, а обогреватель при этом окажется полностью исправным.
4. Далее на отключенном из розетки устройстве проверяем исправность всех клавиш выключателя мультиметром. Во включенном положении на контактах должно быть короткое замыкание, а во выключенном- сопротивление бесконечно большим (обрыв цепи).
5. На следующем этапе ремонта проверяем терморегулятор. Мультиметр должен показать на контактах нулевое (КЗ) или небольшое по величине сопротивление.
6. Если исправность все еще не найдена, тогда придется полностью разбирать своими руками электрообогреватель, что бы добраться до остальных его компонентов.
7. Иногда причина неисправности может оказаться довольно простой- это плохой или отсутствующий контакт в местах соединения проводов с клеммами. Надежность проверяется визуальным осмотром, но лучше использовать для этих целей мультиметр.
8. Далее следует проверить на целостность нагревательный элемент или ТЭН, как правило, состоящий из двух контуров. Для его подключения используется один общий провод и два отходящих от двухклавишного выключателя. Для проверки установите мультиметр в режим измерения сопротивления. Так например, в моем личном обогревателе один нагревающий элемент показывает сопротивление 50 Ом, а другой- 100 Ом. Очень часто обогреватель перестает греть на полную мощность из-за выхода из строя одного из контуров Тэна, который ремонту не подлежит и заменяется на аналогичный по характеристикам новый.
9. Очень часто причиной поломки обогревателя является выход из строя термопредохранителя, которых может устанавливаться несколько в корпусе. При поломке хотя бы одного - все Тэны перестанут работать.

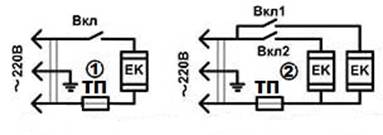

Проверяется термопредохранитель просто (на картинке обозначен как ТП)- между его контактами должно быть нулевое сопротивление или КЗ. Если в устройстве стоит не один термопредохранитель, тогда просто убираем неисправный и соединяем провода между собой, не забывая для изоляции использовать термоустойчивые материалы. Учтите, что иногда термопредохранители могут быть все исправны, а причиной их срабатывания может быть перегрев конвекционного обогревателя из-за забитых фильтров или отверстий воздухообмена.
Далее стоит проверить датчик положения, состоящего из грузика, который при наклоне устройства нажимает на микровыключатель и размыкает цепь. В вертикальном положении между контактами должно быть нулевое сопротивление или КЗ.
В тепловентиляторах и некоторых других типах электрообогревателей дополнительно устанавливается вентилятор, если он начал сильно шуметь при работе или вовсе не работает, то, скорее всего, имеется дефект крыльчатки, корпуса, механизма поворота и т. п. Для устранения этих поломок, просто необходимо изношенную или поломанную деталь восстановить или заменить на новую.
Порядок выполнения работы и форма отчетности:
Задание 1. По приведенному выше рисунку описать название и назначение деталей электрического обогревателя.
Задание 2. Описать порядок устранения неисправностей.
Задание 3. Под наблюдением преподавателя разобрать обогреватель и провести диагностику его состояния.
Задание 4. Провести с помощью тестера проверку исправности шнура, выключателя, переключателя режимов, нагревательного элемента.
Задание 5. Собрать электрообогреватель и под наблюдением преподавателя проверить его функционирование под напряжением.
Задание 6. Оформить отчет о проделанной работе
Контрольные вопросы:
1. Какие неисправности электрических обогревателей вам известны?
2. Как устранить неисправность – «повышенный шум при работе тепловентилятора»?
