Практическая работа №3

Изучение принципа работы блендера, определение и устранение неисправностей



Цель работы: получить практический навык в отыскании и устранении неисправностей блендера.



Для выполнения работы необходимо

знать:

-         возможные неисправности;

-         марки блендера;

уметь:

-     отыскивать неисправности;

-     устранять неисправности



Выполнение данной практической работы способствует формированию профессиональных компетенций: ПК 2.1. Организовывать и выполнять работы по эксплуатации, обслуживанию и ремонту бытовой техники; ПК 2.2. Осуществлять диагностику и контроль технического состояния бытовой техники; ПК 2.3. Прогнозировать отказы, определять ресурсы, обнаруживать дефекты электробытовой техники.

-              Комплект учебных блендеров, омметры, наборы инструментов, соединительные провода с наконечниками.



Время выполнения: 2 часа



Краткая теория и методические рекомендации:

Устройство и принцип работы блендера

Он состоит из двух основных частей: из контейнера-кувшина и базового корпуса с электроприводом.

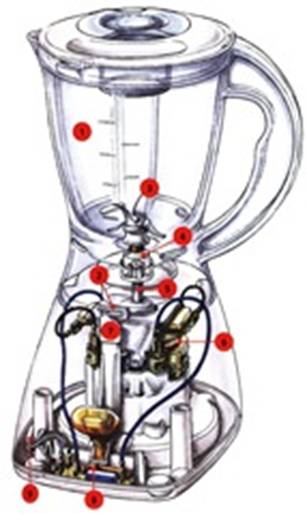

Рис. 1 Устройство блендера

1. Контейнер-кувшин.

2. Защелка.

3. Резак.

4. Шпиндель.

5. Приводной вал.

 6. Электродвигатель.

7. Механизм блокировки.

8. Выключатель.

9. Шнур.

Емкость для закладки продуктов изготавливается из прозрачного стекла или пластмассы в виде кувшина с крышкой. В основании контейнера находиться вращающаяся насадка(нож), который вращается от электродвигателя, находящегося в литом пластиковом или металлическом корпусе блендера. Современные блендеры имеют несколько скоростей, имеют импульсный режим работы. Если контейнер неправильно установлен на корпусе-основании, то имеется специальная защита, которая запрещает работу электродвигателя.



 Рис. 2 Механизм блокировки включения

Существуют ручные блендеры, которые имеют малогабаритный электродвигатель. Их держат в руке и перерабатывают продукты, опуская его в пластиковый стакан. Имеют также от одной до нескольких скоростей.

Рис. 3 Ручной блендер

После каждого использования блендера его необходимо чистить от остатков продуктов. Для этого в контейнер налейте горячей воды и капните несколько капель моющего средства Закройте крышку и включите импульсный режим работы. Потом дав ему немного поработать отключите его от сети, выньте вилку из розетки, снимите контейнер и ополосните его под струей воды и оставьте сушиться в перевернутом состоянии. Также промойте аксессуары и насадки. Протрите корпус блендера влажной тряпкой. Окунать в воду блендер нельзя.

 Рис. 4 Очистка блендера

Основные неисправности блендеров.

Протекающий контейнер

1. Негерметична прокладка привода насадки.

Рис. 5 Контейнер поверните и снимите

Для ее замены положите внутрь контейнера толстую ткань, чтобы заклинить лезвия. Далее рукой открутите приводной шпиндель на дне контейнера.

 Рис. 6 Поверните шпиндель по часовой стрелке

Рис. 7 Фиксирующая гайка

Резьба должна быть левая, откручивать нужно по часовой стрелке. В других блендерах насадка может крепиться к валу при помощи болтов. Для демонтажа воспользуйтесь торцовым ключом. Снимите протекающую прокладку и установите новую.

Рис. 8 Замените прокладку

В некоторых моделях контейнер сделан из двух частей, который между собой свинчивается. Место соединения герметизируется резиновым кольцом, которое нетрудно заменить.

Блендер долго размельчает продукты

Скорее всего лезвия тупые или согнулись ножи. В этом случае надо из заменить, так как слишком продолжительная работа электродвигателя блендера может привести к его перегреву и выходу из строя.

Рис. 9 Насадка

Рис. 10 Сменные насадки

Блендер работает только на одной скорости

1. Неисправен переключатель скорости.В этом случае необходимо разобрать блендер, чтобы добраться до его переключателя. Снимите выключатель и проверьте состояние его контактов. Если они подгорели или оплавились, необходима замена. Если просто окислились, то зачистка контактов еще продлит работу вашего аппарата.

2. Неисправный модуль управления. Если выключатель в полном порядке, то скорее всего вышел из строя блок управления блендером. Он представляет собой плату с полупроводниковыми элементами. Его ремонт часто экономически невыгоден. Если же на нем будут незначительное повреждения в виде непропая, то пропайкой можно устранить дефект.

Насадка не вращается

1. Контейнер перегружен.Выньте содержимое контейнера и наполняйте небольшими порциями.

2. Заедает насадка. Снимите насадку и очистите ее от загрязнения. Смажьте вал безопасной смазкой по отношению к продуктам питания.

3. Неисправен электродвигатель. Необходимо проверить электродвигатель на исправность.

Блендер не работает

1.Неисправна вилка питания.

2. Нет электропитания. Проверьте наличие питающего напряжения в розетке при помощи тестера.

3. Обрыв в шнуре питания. Прозвоните шнур питания на обрыв.

4. Контейнер плохо защелкнулся. Поверните контейнер так, чтобы он надежно зафиксировался. Иначе защита не даст включить электродвигатель.

Рис. 11 Проверка защелки

5. Сломанная защелка. Если хотя бы одна защелка отломилась, то защита не даст включить электродвигатель. Можно попытаться найти кусочек защелки и приклеить ее обратно при помощи супер клея.

6. Неисправный электродвигатель. Разберите блендер и проверьте состояние электродвигателя и его щеточного узла. Возможно из-за чрезмерно изношенных щеток они плохо прилегают к коллектору и поэтому не поступает ток на обмотку якоря. Сильно изношенные щетки замените новыми.

7. Неисправен выключатель питания.

Рис. 12 Замените выключательль

Прозвоните его и в случае необходимости замените другим.

Порядок выполнения работы и форма отчетности:

Задание 1. По приведенному ниже рисунку описать название и назначение деталей блендера.

Задание  2. Описать порядок устранения следующих неисправностей

Задание  3. Под наблюдением преподавателя разобрать блендер и провести диагностику его состояния.

Задание  4. Провести с помощью тестера проверку исправности шнура, выключателя, переключателя режимов.

Задание 5. Собрать блендер и под наблюдением преподавателя проверить его функционирование под напряжением.

Задание  6. Оформить отчет о проделанной работе



Контрольные вопросы:

1.     Какие неисправности блендера  вам известны?

2.     Как устранить неисправность – «насадка не вращается»?
