Практическая работа №25
Изучение устройства электрической газонокосилки, определение дефектов и их устранение
Цель работы: получить практический навык в отыскании и устранении неисправностей электрической газонокосилки.
Для выполнения работы необходимо
знать:
- возможные неисправности;
- марки электрических газонокосилок.
уметь:
- отыскивать неисправности;
- устранять неисправности электрической газонокосилки.
Выполнение данной практической работы способствует формированию профессиональных компетенций: ПК 2.1. Организовывать и выполнять работы по эксплуатации, обслуживанию и ремонту бытовой техники; ПК 2.2. Осуществлять диагностику и контроль технического состояния бытовой техники; ПК 2.3. Прогнозировать отказы, определять ресурсы, обнаруживать дефекты электробытовой техники.
Оборудование:
- Технический паспорт газонокосилки, омметры, наборы инструментов, соединительные провода с наконечниками.
Время выполнения: 2 часа
Краткая теория и методические рекомендации:

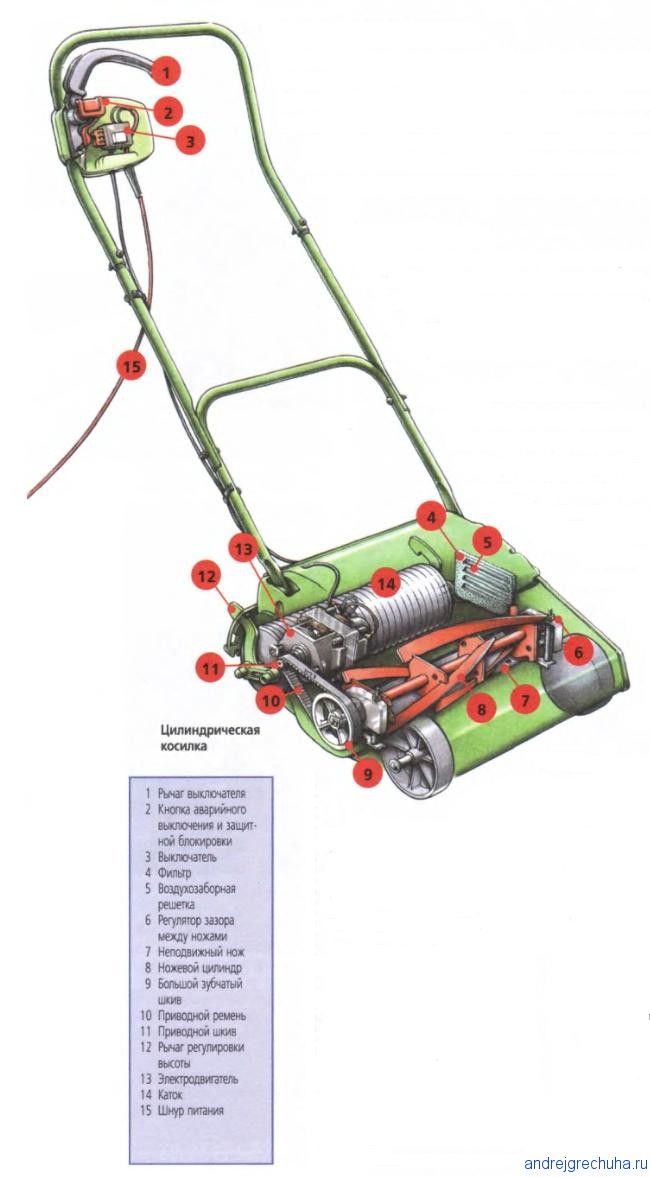

Цилиндрические газонокосилки
Эти газонокосилки имеют набор спиралевидных ножей, которые все вместе образуют форму цилиндра. Ножи приводятся во вращение от большого зубчатого шкива, насаженного на их ось. Вращение электродвигателя ножам передается при помощи зубчатого ремня. Перемещение газонокосилки осуществляется при помощи катка, который приводится в движение тем же электродвигателем привода ножей.
Роторные газонокосилки
В роторных газонокосилках устанавливается одинарный горизонтально расположенный нож, закрепленный на валу электродвигателя.
Мульчирующие газонокосилки
Многие газонокосилки имеют контейнеры для обрезков скошенной травы. Те косилки, которые рубят траву на мелкие части и оставляют их на газоне в качестве мульчи.
Все современные газонокосилки снабжены устройствами, которые обеспечивают безопасность при работе.Это осуществляется тем, что имеются специальные ручки, которые должны задействоваться одновременно, кнопки аварийного отключения и защитной блокировки. Это нужно учитывать при ремонте газонокосилок своими руками. Если вы устали или чувствуете себя неудовлетворительно, не начинайте скашивание на газоне травы. Отложите это занятие до тех пор, пока не будете здоровы. Не подвергайте себя и окружающих повышенному риску от работающей косилки.
Прежде чем включить вилку в розетку, убедитесь в целостности шнура питания и защитных кожухов на косилке. Размотайте полностью шнур питания и уложите его так, чтобы при работе он не попал в зону скашивания травы. И не забудьте еще один не маловажный момент. Внимательно осмотрите газон на наличие мелких камней, костей и т.д. Они могут повредить ножи или будут выброшены в сторону работающими ножами. Шнур питания лучше положить себе на плечо, а ручку косилки надежно держать двумя руками. После этого можно нажать на выключатель и приступить к скашиванию травы.
Основные неисправности и ремонт газонокосилок
Косилка не косит траву
1.Ножи затупились или повреждены . В этом случае конечно же нужно проверить ножи и при необходимости их можно заменить новыми или наточить на наждаке.
После этого включите косилку в сеть и короткими 15 секундными интервалами погоняйте машину до тех пор, пока ножи не станут острыми. Снимите абразивную ленту и отрегулируйте нормальный зазор.
2. Неправильная регулировка ножей . В цилиндрических газонокосилках зазор между вращающимися цилиндром и неподвижным ножом должен быть меньше толщины бумаги.
Отрегулируйте зазор.
Для этого воспользуйтесь руководством пользователя для конкретной модели газонокосилки. Перед регулировкой выньте вилку из розетки. Добейтесь равномерного зазора по всей длине режущего ножа.
Косилка не работает совсем
1.Заело ножи . Длинная трава может заблокировать ножи цилиндрической газонокосилки. Отключите от сети косилку и при помощи деревянной палки покрутите цилиндр в обратную сторону, пока он не станет свободно вращаться.
2. Приводной ремень оборван. При работе цилиндрической косилки приводной ремень изнашивается и это приводит к его нередкому обрыву или вытяжению. Для замены ремня проделайте следующие операции:
— снимите защитную крышку ремня и вы увидите, слетел ли ремень или оборвался
— ослабьте винты крепления двигателя и сдвиньте маленький ведущий шкив к большому.
Установите новый
ремень на маленькую шестерню и постепенно проворачивая большой шкив, оденьте на
него ремень
— натяните ремень, сдвинув маленький шкив от большого.
Правильно натянутый ремень должен иметь прогиб не более 4мм при нажатии на него пальцем.
3. Обрыв в шнуре питания. При работе с газонокосилкой шнур питания перемещается по газону и постоянно изгибается. В результате этого нередко происходит обрыв медных проводников шнура питания. Поэтому если косилка замолчала, то ремонт газонокосилок начинайте с проверки питающего кабеля на обрыв. Для замены шнура питания выньте вилку из розетки, открутите крышку выключателя и уберите в сторону.
Перед откручиванием прижимной планки шнура питания, запомните как он был подсоединен к выключателю.
Для отсоединения шнура вставьте шестигранный ключ диаметром 1мм в отверстия с проводниками.
Этим самым вы освободите зажим и проводники можно будет вынуть.
Теперь при помощи мультиметра проверьте шнур на обрыв. При необходимости приготовьте новый шнур питания. Установите шнур питания на место в обратном порядке.
4. Неисправен выключатель питания. Проверьте его и замените исправным при необходимости.
5. Нет напряжения в розетке . Убедитесь, что на вашем щитке не сработала защита.
6. Косилка не включена в розетку.
7. Сгорел предохранитель в вилке газонокосилки . Если на вашей газонокосилке стоит спец. вилка, то скорее всего она имеет встроенный плавкий предохранитель. Разберите вилку и прозвоните предохранитель тестером.
8. Сработала тепловая защита электродвигателя газонокосилки. Некоторые модели газонокосилок имеют такую защиту. Она отключает привод при перегреве или если нож косилки что то заблокировало. Не лишнем будет проверить вентиляционные решетки косилки на загрязнение. При необходимости почистите их мягкой щеткой. Тепловая защита включит электропривод сама, как только он остынет.
Порядок выполнения работы и форма отчетности:
Задание 1. По приведенному выше рисунку описать название и назначение деталей газонокосилок.
Задание 2. Описать порядок устранения неисправностей
Задание 3. Оформить отчет о проделанной работе
Контрольные вопросы:
1. Какие неисправности газонокосилок вам известны?
2. Как устранить неисправность – «сработала тепловая защита»?
