Практическая работа №17
Изучение электрического оборудования стиральных машин барабанного типа
Цель работы: получить практический навык в отыскании и устранении неисправностей стиральных машин барабанного типа
Для выполнения работы необходимо
знать:
- возможные неисправности;
- марки стиральных машин барабанного типа;
уметь:
- отыскивать неисправности;
- устранять неисправности
Выполнение данной практической работы способствует формированию профессиональных компетенций: ПК 2.1. Организовывать и выполнять работы по эксплуатации, обслуживанию и ремонту бытовой техники; ПК 2.2. Осуществлять диагностику и контроль технического состояния бытовой техники; ПК 2.3. Прогнозировать отказы, определять ресурсы, обнаруживать дефекты электробытовой техники.
Оборудование:
- Стиральная машина барабанного типа «Малютка - 2», омметры, наборы инструментов, соединительные провода с наконечниками.
Время выполнения: 2 часа
Краткая теория и методические рекомендации:
В зависимости от степени автоматизированности процесса стирки все стиральные машины подразделяются на четыре типа:
СМ – стиральная машина без отжима;
СМР – стиральная машина с ручным отжимом;
СМП – полуавтоматическая стиральная машина, в которой стирка, полоскание, отжим, откачка воды механизированы, в некоторые модели также включены автоматические устройства для регулирования времени стирки и отжима;
СМА – автоматическая стиральная машина, в ней процессы подачи воды, стирки, полоскания, откачки воды и отжима не только механизированы, но и автоматизированы.
Стиральная машина без отжима имеет наиболее простое устройство (рис. 1).
Рис. 1. Устройство стиральной машины типа СМ: 1 – стиральный бак; 2 – крышка бака; 3 – ручка реле времени; 4 – реле времени; 5 – конденсатор; 6 – электродвигатель; 7 – шнур; 8 – ременная передача; 9 – шкив; 10 – активатор; 11 – крышка со шкалой; 12 – тепловое реле.
Машины типа СМ («Малютка», «Фея», «Алеся» и т. п.) относятся к классу малогабаритных. Устанавливаются машины подобного типа на специальную подставку, надеваемую на борта ванны. Такие машины просты как в устройстве, так и в управлении. Они оснащены реверсивным циклическим реле времени, которое обеспечивает работу машины по следующему циклу: рабочий период вращения электродвигателя в одну сторону (50 с) – пауза (10 с) – рабочий период вращения электродвигателя в другую сторону (50 с) – пауза (10 с). Реле позволяет регулировать время стирки в интервале 1–6 минут.
Защита электродвигателя осуществляется тепловым реле, оно останавливает двигатель при перегрузке машины или заклинивании активатора.
Устройство стиральной машины типа СМР (рис. 2) схоже с устройством машины типа СМ.

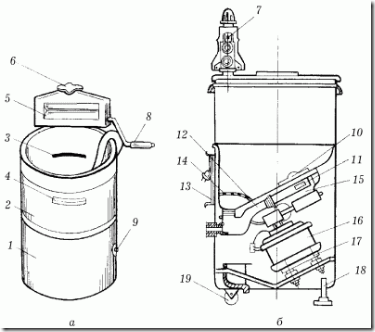

Рис. 2. Устройство стиральной машины типа СМР:
а – общий вид; б – продольный разрез; 1 – корпус; 2 – стиральный бак; 3 – уровень заполнения бака водой; 4 – ручка; 5 – валики ручного отжима; 6 – регулировочный винт отжима; 7 – пружина; 8 – рукоятка отжимного устройства; 9 – реле; 10 – активатор; 11, 12 – сливной и соединительные шланги; 13 – шнур; 14 – решетка; 15 – насос; 16 – электродвигатель; 17 – рама; 18 – скоба для удержания машины при отжиме; 19 – ролик.
Конструкция и принцип работы СМР таковы. Верхние 2/3 корпуса занимает стиральный бак, в котором на валу установлен дисковый активатор, приводящий воду во вращательное движение. На другом конце вала, удерживающего активатор, расположен центробежный насос, который при необходимости откачивает воду из бака; вал приводится в движение электродвигателем посредством ременной передачи. Электродвигатель установлен на наклонной раме таким образом, что его можно перемещать по ней, регулируя натяжение приводного ремня.
К сети электромотор стиральной машины подключают с помощью шнура со штепсельной вилкой, а включают нажатием пускового реле, которое останавливает электромотор через определенный промежуток времени. Для удобства транспортировки машина оснащена ручками для переноски и роликами для перекатки, а чтобы она сохраняла устойчивость во время отжима, ее удерживают ногой за скобу.
Устройство ручного отжима монтируется на корпусе машины сверху. Оно представляет собой два валика с резиновым покрытием, прижатых друг к другу плоской пружиной. В движение валики приводятся с помощью рукоятки.
Размеры стирального бака и мощность мотора (350 Вт) рассчитаны на одновременную загрузку до 1,5 кг сухого белья.
В малогабаритных стиральных машинах типа СМ, стирка белья происходит под действием интенсивной циркуляции мыльного раствора, который проникает между слоями и порами материи без механического на нее воздействия. Циркуляция мыльного раствора создается вихревым движением, которое возбуждается активатором. Стиральные машины типа СМ делятся на машины с вертикальным расположением активатора («Малютка», "Десна", "Самара"), горизонтальным и донным расположением активатора ("Фея", "Мини-Вятка"). Машины этого типа не имеют отжимного устройства и рассчитаны на стирку 0,75...1,5 кг. При работе машину устанавливают на стул или табурет. Если знать устройство стиральной машины этого типа, то тогда можно самостоятельно произвести ее ремонт и отпадет необходимость в вызове мастера и траты денег.
«Малютка-2»
Рассмотрим устройство одной из наиболее распространенных стиральной машины типа СМ "Малютка-2". Машина "Малютка-2" состоит из бака, крышки бака с уплотнением и двух половинок кожуха с резиновыми прокладками (рис. 3)

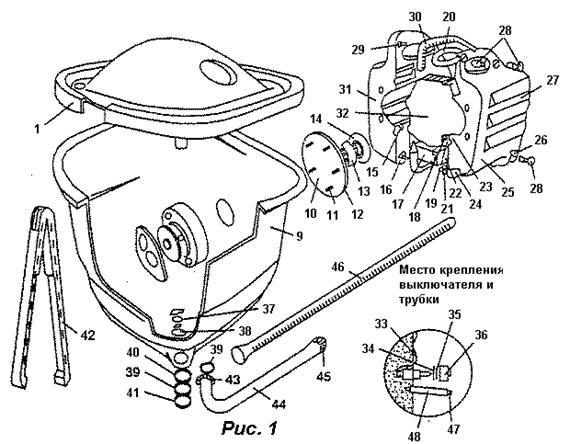

Рис. 3 Устройство стиральной машины СМ «Малютка-2»
|
1 |
-уплотнение |
14 |
-резин. втулка |
27 |
-резин. пробка |
40 |
-пластм. гайка |
|
2 |
-активатор |
15 |
-шайба |
28 |
-втулка |
41 |
-пластм. пробка |
|
3 |
-прокладка |
16 |
-хомут |
29 |
-винт |
42 |
-щипцы |
|
4 |
-пружина |
17 |
-реле тепловое |
30 |
-прокладка |
43 |
-насадка |
|
5 |
-манжета |
18 |
-винт |
31 |
-половинка кожуха |
44 |
-сливная трубка |
|
6 |
-корпус активатора |
19 |
-гайка |
32 |
-электродвигатель |
45 |
-наконечник |
|
7 |
-втулка амортиз. |
20 |
-прокладка |
33 |
-выключатель |
46 |
-шланг-трубка |
|
8 |
-крышка бака |
21 |
-хомут |
34 |
-шайба |
47 |
-соед. шнур |
|
9 |
-бак |
22 |
-конденсатор |
35 |
-гайка |
48 |
-трубка |
|
10 |
-резиновое кольцо |
23 |
-площадка |
36 |
-резиновая гайка |
|
|
|
11 |
-винт |
24 |
-хомут |
37 |
-втулка |
|
|
|
12 |
-фланец |
25 |
-половина кожуха |
38 |
-прокладка |
|
|
|
13 |
-пластм. гайка |
26 |
-винт |
39 |
-резиновое кольцо |
|
|
Половинки кожуха скреплены между собой винтами с втулками. Чтобы головки на подвергались коррозии, их головки закрыты резиновыми пробками. В кожухе установлен электродвигатель, реле, конденсатор и выключатель. Выключатель прикреплен к кожуху гайкой с шайбой и резиновой гайкой.
Соединительный шнур проходит внутрь кожуха через резиновую предохранительную трубку. У кожуха имеется резьбовой фланец, на который навинчивается корпус активатора. Во фланце имеется манжета, не допускающая вытекания воды. На вал двигателя навинчен активатор. В машинах до 1985 г. установлен активатор с левой резьбой, а с 1986 г. - с правой резьбой. Крепление фланца к двигателю осуществляется с помощью винтов. Втулка сливного отверстия может быть закрыта пластмассовой пробкой или при необходимости на нее надевается сливная трубка с насадкой для крепления к баку машины. На эту втулку перед монтажом устанавливается уплотнительная прокладка.
|
|

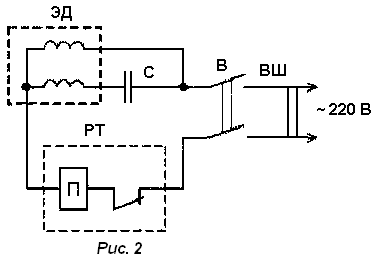

Рис. 4
Схема принципиальная электрическая
стиральной машины «Малютка-2» |
Что касается узла активатора, то его опора состоит из пластмассового корпуса, стальной втулки, резиновой манжеты, стальной пружины и резиновой прокладки (рис. 3)
|
|

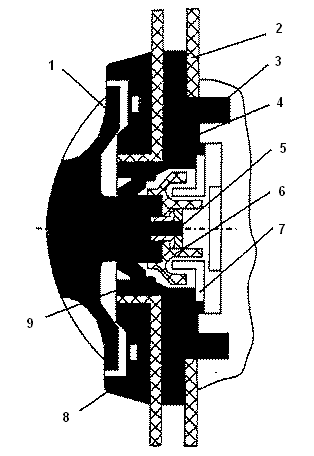

Рис. 5 Устройство узла активатора стиральной машины «Малютка-2» 1. -
активатор.; |
Между корпусом активатора и фланцем установлено кольцо. Стиральная машина комплектуется шланг-трубкой и щипцами. В процессе эксплуатации машины ее пластмассовые детали необходимо оберегать от повреждения. Нельзя допускать контакта поверхности с активными растворителями (ацетон, дихлорэтан и др.), а также горячими предметами, находящимися при температуре свыше 80С.
Разборка машины
Вынуть пробку из отверстия в задней части кожуха электродвигателя. Вращением активатора совместить продолговатое отверстие пластмассовой крыльчатки с отверстием в кожухе.
Через отверстие в кожухе и крыльчатке ввести отвертку до упора в ротор электродвигателя, застопорив его.
Вывернуть активатор. В отверстие корпуса активатора вставить специальный ключ (описание ключа приведено ниже) и отвернуть корпус активатора.
Отсоединить бак.
Отвернуть шесть винтов и снять фланец с деталями.
Отвернуть контргайку и резиновую гайку, закрепляющие выключатель, и снять шайбу.
Отвернуть винты, стягивающие половинки кожуха, и снять их. Под кожухом, помимо электродвигателя, расположены и другие элементы оборудования. Все они обозначены на электрической схеме.
Сборка машины
Сборку машины производят в обратной последовательности, но при этом надо учитывать следующие особенности. При монтаже электрооборудования в корпусе машины обратить особое внимание на расположение монтажных проводов. Не должно быть замыкания между собой токопроводящих моментов, кроме того, электрические провода не должны быть натянуты и зажаты.
Аккуратно заправить резиновые профили кожуха по всему периметру соединения с корпусом.
Установить манжету в гнездо фланца. Неплотная, с перекосом, посадка манжеты вызовет вытекание жидкости из бака машины.
Установить фланец и закрепить равномерным подтягиванием винтов. Дренажное отверстие фланца должно быть расположено внизу. Корпус активатора должен быть навинчен на фланец до плотного прижатия уплотнительного кольца к стенке бака.
На выключатель установить шайбу, гайку и контргайку.
Специальный ключ для снятия и установки корпуса активатора можно изготовить из куска водопроводной трубы. Его длина должна быть на 100...150 мм больше диаметра корпуса активатора. Просверлить насквозь в корпусе трубы два отверстия диаметром 6 мм симметрично по отношению к его центру. Расстояние между отверстиями должно быть 95 мм. Вставить в эти отверстия винты такой длины, чтобы они выступали из трубы на 10...15 мм. Надежно закрепить винты на трубе гайками — и ключ готов. Качество выполненного ремонта должно соответствовать требованиям стандарта.
Порядок выполнения работы и форма отчетности:
Задание 1. По приведенному выше рисунку описать название и назначение деталей стиральной машины «Малютка – 2»
Задание 2. Описать порядок устранения неисправностей.
Задание 3. Под наблюдением преподавателя разобрать стиральную машину и провести диагностику его состояния.
Задание 4. Провести с помощью тестера проверку исправности шнура, выключателя, переключателя режимов, нагревательного элемента.
Задание 5. Собрать стиральную машину и под наблюдением преподавателя проверить его функционирование под напряжением.
Задание 6. Оформить отчет о проделанной работе
Контрольные вопросы:
1. Какие неисправности в стиральной машине вам известны?
2. Как устранить неисправность – «двигатель гудит»?
