Практическое занятие № 24.

Тема:  Монтаж силового электрооборудования.



Цель: освоить чтение принципиальных схем пуска двигателя с помощью магнитного пускателя без теплового реле; научиться составлять по принципиальным схемам (монтажные) схемы соединений; в соответствии со схемой соединений производить прозвонку проводов и сборку схем.



Оборудование: магнитный пускатель, автоматический выключатель, кнопочный пост на 2 кнопки; кабель кабель ВВГ 3х1,5; указатель напряжения; электромонтажный инструмент.



Содержание и порядок выполнения работы:

1. Изучите устройство и технические характеристики магнитного пускателя.

2. Соберите схему, выполните проверку работоспособности схемы.

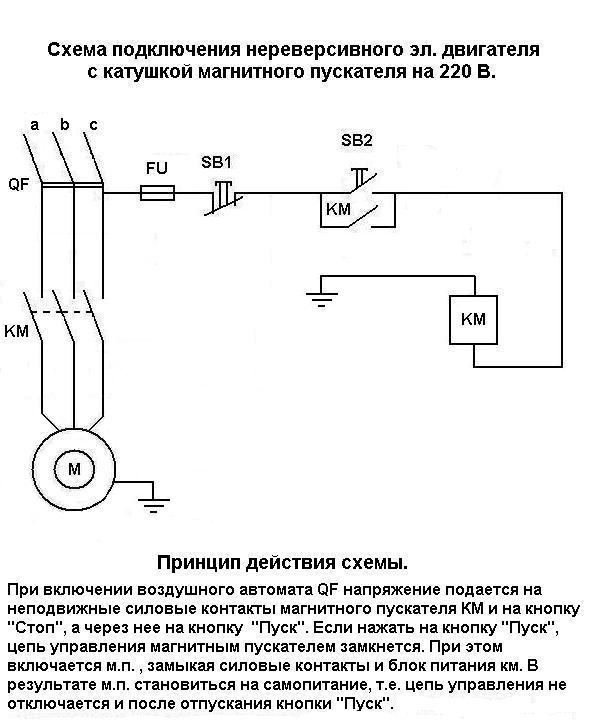

Рисунок 1 - Схема подключения пуска двигателя с помощью магнитного пускателя без теплового реле



Контрольные вопросы:

1. Перечислите правила техники безопасности при выполнении монтажа схем пуска электродвигателя.

2. Укажите, какие марки проводов применяют для монтажа схемы пуска электродвигателя.

3. Поясните принцип работы схемы и назначение аппаратов в схеме.
