Тема: Монтаж оборудования в распределительных устройствах.
Цель работы: знакомство с конструкцией и техническим обслуживанием РУ до 1000 В.
РУ до 1000В предназначены для перераспределения электроэнергии на электрических подстанциях (ТП, РП, РТП 6-10/0,4 кВ) с силового трансформатора на отходящие линии, а также устанавливаются для контроля и защиты от перегрузок.
РУ до 1000 В содержат:
- коммутационные аппараты;
- сборные и соединительные шины;
- вспомогательные устройства (комбинированные и др.)
- устройства защиты, автоматики и измерительные устройства.
Традиционно распределительные устройства 0,4 кВ размещаются в непосредственной близости от источников питания (силовых понижающих трансформаторов), от которых они получают питание и распределяют его между потребителями. Основными местами установки РУ- 04 кВ являются административные, жилые и производственные здания и сооружения, трансформаторные подстанции (ТП) и распределительные пункты (РП).
Основные функции распределительного устройства РУ - 0,4:
· прием и распределение электроэнергии;
· защита отходящих линий от перегрузок и коротких замыканий;
· учет электроэнергии;
· измерение параметров входящих и отходящих линий.
Конструкция распределительных устройств 0,4 кВ
Конструкция РУ 04 кВ предусматривает следующие элементы:

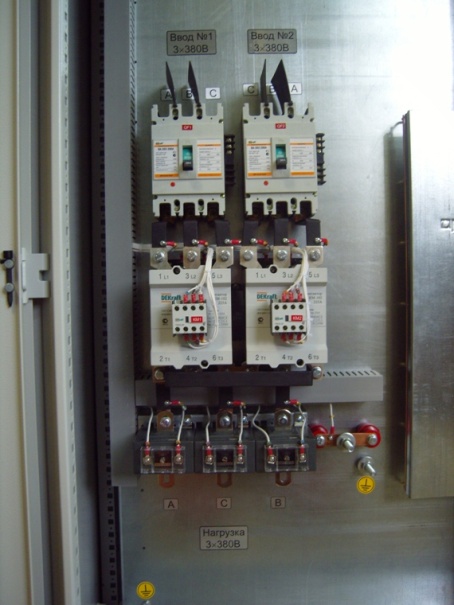

1. Вводные панели. Они предназначены для осуществления ввода от силового трансформатора (шинного или кабельного), защиты сборных шин и трансформатора от токов к.з. и перегрузок, индикации наличия напряжения, работы схемы АВР, организации коммерческого учета электроэнергии.
2. Распределительные панели. Предназначены для осуществления защиты отходящей электрической линии от токов к.з. и перегрузок, осуществления оперативных переключений и организации коммерческого учета.
3. Секционные панели. Применяются для секционирования разных систем сборных шин одного РУ- 04 кВ и работы АВР в автоматическом режиме.
4. Вспомогательные панели. Используются для контроля и управления работой конденсаторных батарей, системами освещения и собственными нуждами электроустановки.
Материалом для изготовления корпусов РУ- 0,4 кВ служит листовой металл, покрытый лакокрасочным покрытием, что определяет его следующие достоинства:
· высокую механическую прочность и электрическую проводимость;
· устойчивость к перепадам температуры в широком диапазоне;
· длительный срок службы;
· надежность и простота обслуживания.
Все панели РУ- 0,4 кВ имеют вывод для крепления шин и проводов заземления, что является обязательным требованием правил устройства электроустановок (ПУЭ). Все панели распределительного устройства оснащены запорным устройством, что препятствует несанкционированному доступу к открытым токоведущим частям.
Преимущества РУ- 0,4 кВ
Среди преимуществ работы с РУ- 04 кВ следует выделить следующие моменты:
· возможность реализации защиты от перегрузки электрической сети, коротких замыканий на землю и междуфазных замыканий;
· установка узлов коммерческого учета, которые могут быть легко опломбированы;
· контроль параметров электрической энергии (токи, напряжение, мощность) на вводах и отходящих линиях;
· секционирование с целью повышения надежности электроснабжения, работы АВР в автоматическом режиме;
· звуковая и световая сигнализация о работе устройств защиты;
· защита сборных шин при помощи вводных автоматических выключателей;
· возможность создания системы АСУ ТП на базе РУ- 04 кВ;
· осуществление оперативных переключений в самые короткие сроки;
· высокая надежность электроснабжения потребителей любой категории.
Обслуживание и работа с РУ- 04 кВ возможна как с одной, так и с двух сторон, в зависимости от типа панелей. В зависимости от типа защиты (IP), РУ- 04 кВ могут иметь различную степень подверженности внешним факторам (грязь, влага, пыль и другие). Также распределительные устройства 0,4 кВ могут отличаться по типу климатического исполнения, что позволяет эксплуатировать разнообразные модели панелей как в странах с тропическим климатом, так и в условиях крайнего севера.
РУ до 1000В выполняются в виде:
- щитов станций управления;
- распределительных и линейных щитов;
- пультов;
- шкафов;
- шинных выводов;
- сборок и т.п устанавливаемых в помещениях или на открытом воздухе.
Щиты, вводные устройства, пульты, щитки и другие распределительные устройства современных конструкций − это законченные комплектные устройства для приема и распределения электроэнергии, управления и защиты от перегрузок и коротких замыканий. В них смонтированы коммутационные и защитные аппараты, измерительные приборы, аппаратура автоматики (в отдельных случаях) и вспомогательные устройства. При использовании комплектных устройств значительно сокращаются трудовые затраты на монтаж и повышаются эксплуатационные качества сетей.
Щиты подразделяют на:
· распределительные;
· управления;
· релейные;
· сигнализации и контроля;
Они представляют собой металлические конструкции, комплектуемые из отдельных панелей, пульт-панелей или шкафов, на которых размещены приборы и аппараты, предусмотренные проектом, а также сборные шины и проводки вторичных цепей для присоединения установленной аппаратуры.
Распределительные щиты предназначены для приема и распределения электроэнергии в сетях напряжением до 1000 В и в зависимости от конструкции разделяются на одно- и двустороннего обслуживания, панельные и шкафные.

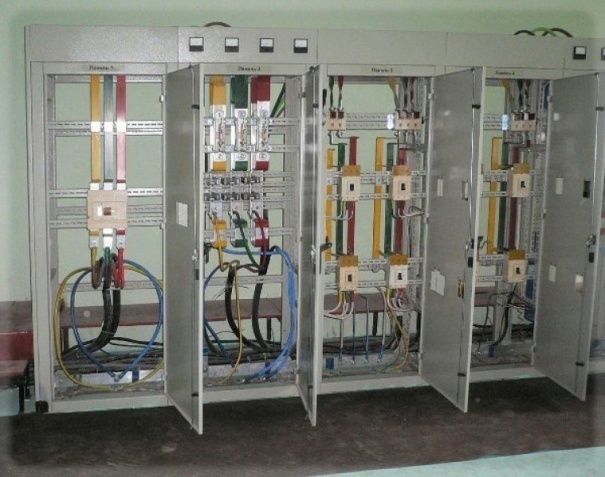

Производственный распределительный щит
Распределительный щит закрытого типа

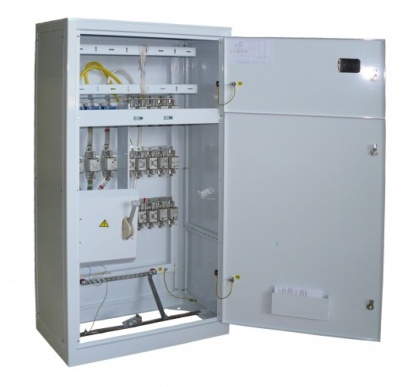

Вводно-распределительный щиток
Открытый распределительный щит
Распределительный щит

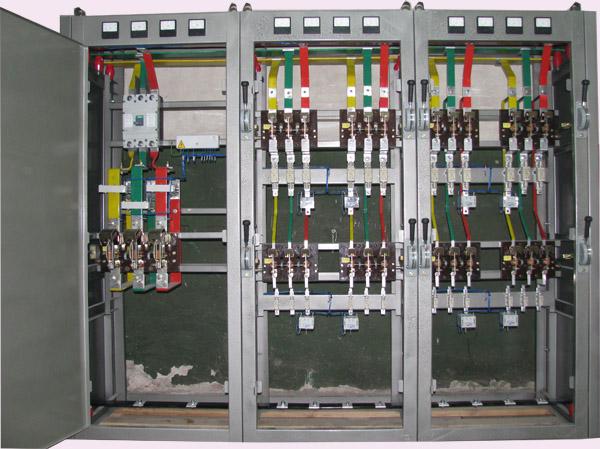

Панельный распределительный щит

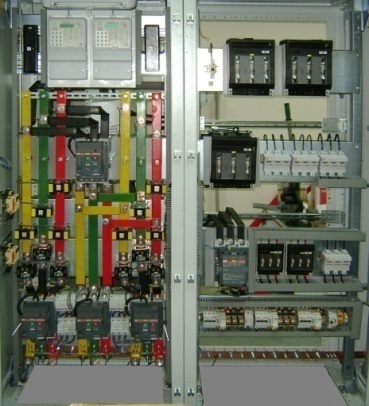

Шкафной распределительный щит
Щиты одностороннего обслуживания (ЩО) выпускают нескольких типов и изготовляют в открытом и закрытом исполнениях.
Первые щиты собирают из панелей и устанавливают в специальных электротехнических помещениях, вторые − из шкафов с уплотнениями и размещают непосредственно в цехах.
Щиты одностороннего обслуживания комплектуют из типовых панелей − линейных, вводных и секционных.
Линейные панели служат для присоединения к сборным шинам потребителей электроэнергии, вводные − для присоединения шинных и кабельных вводов, секционные − для секционирования (разобщения) сборных шин на номинальные токи присоединений. Боковые стороны крайних панелей щита закрывают торцевыми панелями с защитной и декоративной дверью.
Панели всех видов имеют единый каркас из гнутых стальных листов толщиной 2 − 3 мм, на котором установлены защитные и коммутационно защитные аппараты и измерительные приборы. Все детали для крепления аппаратов изготовляют также из стальных гнутых профилей. Ошиновку выполняют плоскими алюминиевыми шинами на изоляторах. Сборные шины размещают в верхней части щита. Основные типовые панели выпускают шириной 800, высотой 2160 (без съемного карниза 1950) и глубиной 550 мм.
Рубильники и предохранители на линейных панелях монтируют на общей плите: нижние стойки рубильника совмещают с верхними стойками предохранителей, что сокращает размер плиты по высоте. Эти плиты с аппаратами до 400 А устанавливают в два ряда. Рукоятки приводов размещают на стойках панели по обе стороны дверного проема, а рукоятки автоматов выводят на фасад через прямоугольные отверстия в двери панели.

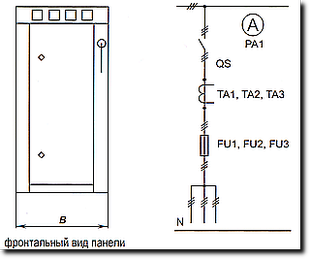

В настоящее время до сих пор широко применяют щиты ЩО-70 (рис. 29, а, б), панели и шкафы которых могут иметь различные схемы, позволяющие выполнять предусмотренные проектом распределительные устройства. Как панели, так и шкафы ЩО-70 имеют габаритные размеры 2200Х600Х (800--1100) мм и максимальный ток присоединения 2000 А.
В панели ЩО-70 устанавливаются:

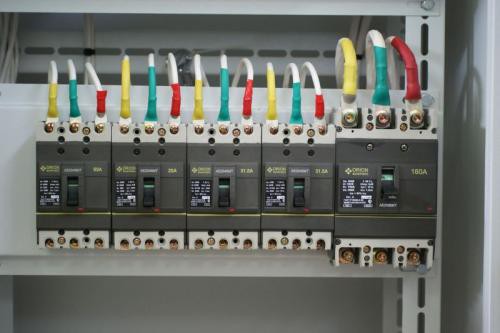

· выключатели автоматические серии ВА,
· разъединители
· трансформаторы тока
· предохранители типа ПН-2;
Вводно-распределительные устройства (ВРУ) предназначены для приема и распределения электроэнергии и защиты отходящих линий в сетях трехфазного тока 380/220 В с глухозаземленной нейтралью.
Наиболее распространены устройства ВРУ-70, панели и шкафы которых могут иметь различные схемы, позволяющие собирать предусмотренные проектом распредустройства.

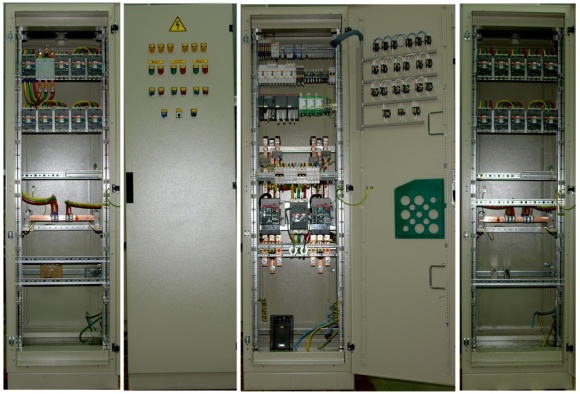

Вводно-распределительные устройства (ВРУ)

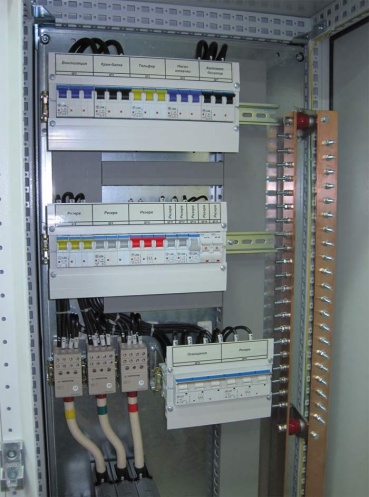

Групповые распределительные щитки для освещения представляют собой комплектные устройства для коммутирования и защиты осветительных сетей.

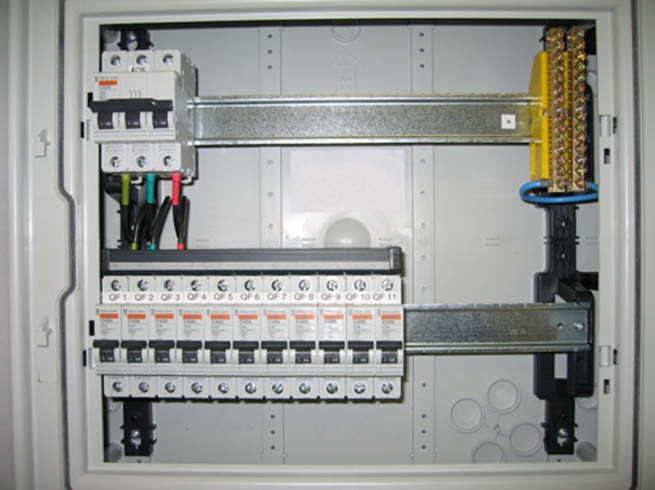

Щиток осветительный
В цепях освещения установлены пакетные выключатели или магнитные пускатели. Для учета энергии применяют счетчики электрической энергии типа С02 или СА4, включая их через трансформатор тока.
Выпускают щитки для жилых зданий и общего назначения, предназначенные для производственных и гражданских зданий. Щитки для жилых зданий (этажные, квартирные и совмещенные) изготовляют разных модификаций.

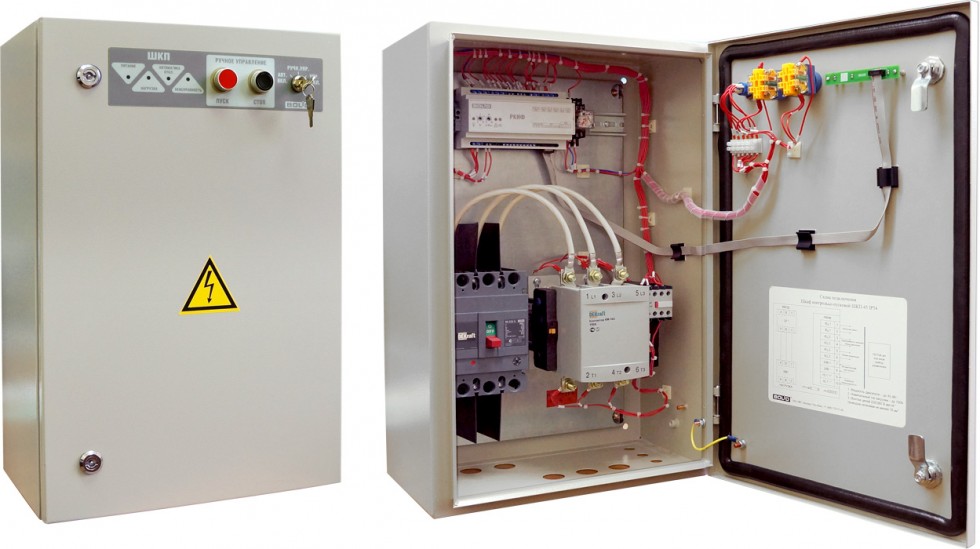

Щиты управления, релейные, сигнализации и контроля

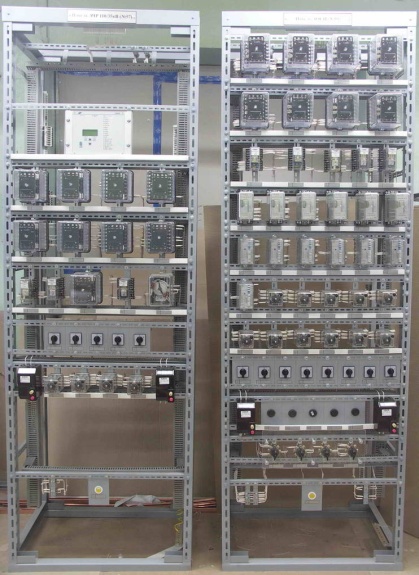

Шкаф управления дымоудаления
Шкаф релейный
Шкаф сигнализации и контроля
Порядок выполнения практической работы:
1. Изучить конструкции и техническое обслуживание РУ 0,4 кВ
2. Составить отчет по работе, ответить на контрольные вопросы.
Контрольные вопросы:
1. Назначение РУ до 1000 В.
2. Современные конструкции РУ 0,4 кВ.
3. Основное оборудование РУ 0,4 кВ.
4. Классификация щитов, назначение каждой группы и особенности конструкции.

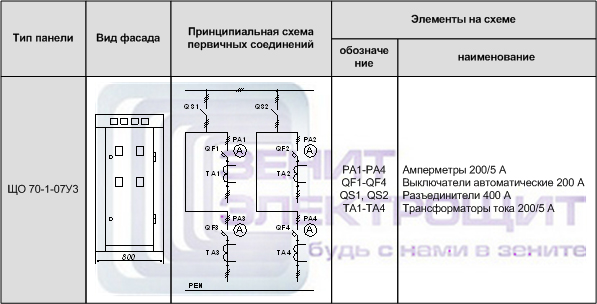

5. Пояснить схему ЩО-70.
6. Что такое ВРУ и его назначение.
7, Какие аппараты устанавливаются в щитках освещения?
