Тема: Монтаж электропроводок в латках
Цель: Научиться выполнять монтаж электропроводок в латках
Оборудование: Электромонтажная кабина; верстак; инструментальная тумбочка; электромонтажный инструмент; монтажный нож; клещи для снятия изоляции; клещи для опресовки наконечников; болторез.
Теоретическая часть.
Лоток — это открытая конструкция, предназначенная для защиты проводов и кабелей от механических повреждений.
Лотки для электропроводок выпускают секциями длиной 2 м:
сварные — шириной 200 и 400 мм, перфорированные — 50 и 100 мм.
Лотки устанавливают на высоте не менее 2 м от уровня пола или площадки обслуживания, в помещениях, обслуживаемых специально обученным персоналом; высота расположения лотков и коробов не нормируется.
Все соединения при монтаже выполняют резьбовыми деталями крепления. Область применения лотков широка: их устанавливают в сухих, сырых и жарких помещениях, в помещениях с химически-активной средой и в пожароопасных помещениях, в кабельных полуэтажах и подвалах, для внутрицеховых проводок и т. д.
Кроме лотков электропроводки выполняют также в стальных коробах, предназначенных для прокладки в них проводов и кабелей и защиты их от механических повреждений. Короба представляют собой прямоугольные (в основном) конструкции со съемными крышками.
Надежную электрическую связь секций короба осуществляют соединением элементов болтами.
Содержание и порядок выполнения работы:
1. Разметка трассы с соблюдением мест установки опорных и поддерживающих конструкций и точек их крепления к строительным элементам здания. Расстояние между точками крепления лотков принимают равным 2... 2,5 м, коробов — не более З м.
2 Установка опорных конструкции на кронштейнах, перфорированных полосках и профилях, закрепляя их распорными или пристреливаемыми дюбелями.
3.Сборка лотков и коробов в блоки (длиной по б—12 м)
4. Прокладка блоков и отдельных секций лотков и коробов
5. Заготовка проводов и кабелей (резка по размерам, снятие изоляции с концов, скручивание проводов, изолирование мест соединения , прозвонка многожильных проводов и кабелей, маркировка жил проводов, пучков). Число проводов в пучке должно быть не более 12, наружный диаметр пучка — 0,1 м. Расстояние между бандажами на горизонтальных пучках 4,5 м, на вертикальных — не более 1 м.
6. Прокладка проводов и кабелей (раскатка по трассе, подъем и укладка на лотки и в короба

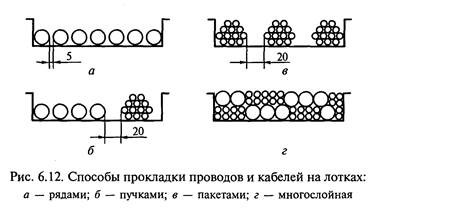

При прокладке проводов и кабелей в лотках (рис ) рядами, пучками и пакетами выдерживают промежуток: при однослойной прокладке — в свету 5 мм; при прокладке пучками — 20 мм; между проводами при многослойной прокладке — без промежутков.
При прокладке проводов и кабелей в коробах высота слоя в одном коробе не должна превышать 0,15 м..
7. Крепление проложенных проводов и кабелей, пучков проводов и кабелей на лотках и в короба.
В местах поворотов трасс, на ответвлениях, при вертикальной горизонтальной прокладках лотков плашмя провода и кабели крепят через 1 м, при прокладке коробов крышкой вниз их крепят через 1,5 м, в сторону— через З м. На прямых горизонтальных участках крепить провода в коробах не следует.
8.Соединение и оконцевание проложенных проводов и кабелей, изоляция жил в местах соединений и ответвлений, присоединение проводов и кабелей к электроприемникам;
9. Присоединение в начале и в конце трассы блоков лотков и коробов к устройству заземления;
10. Проверка на непрерывность цепи «фаза—нуль для лотков и коробов, используемых в качестве заземляющих проводников.
Контрольные вопросы:
1. Назовите способы прокладки кабеля.
2. Какая электроустановка называется действующей?
3. В чем преимущества прокладки кабеля открытой проводки в лотках?
4. Можно ли встраивать блок розеток в кабель-канал?
5. Из каких материалов изготавливаются лотки и короба?
